Komplet konektorjev Dupont 2,54 mm – 620 kosov

620-delni komplet priključkov z razmakom 2,54 mm

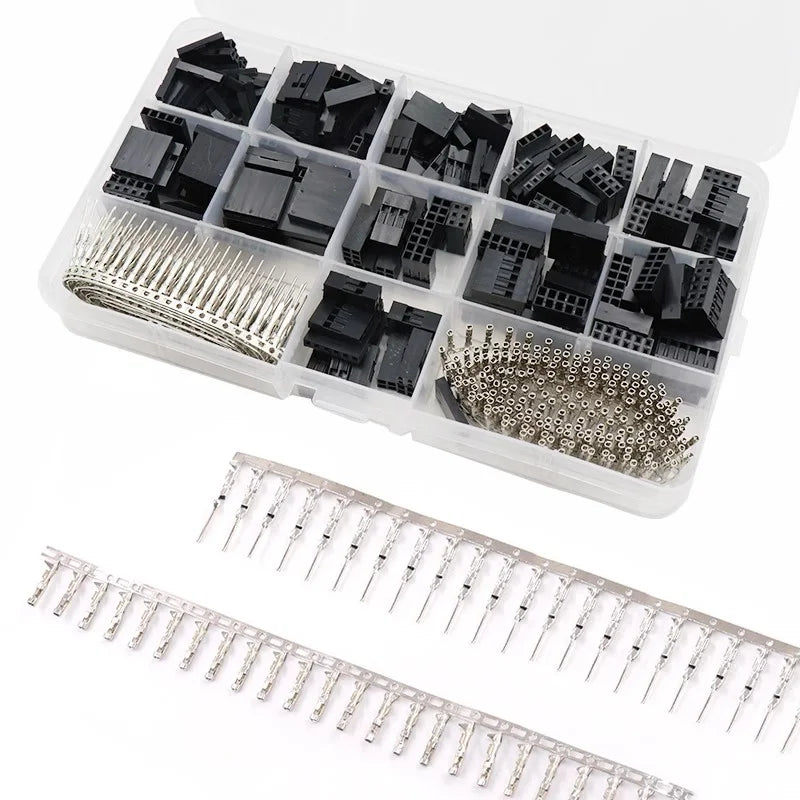

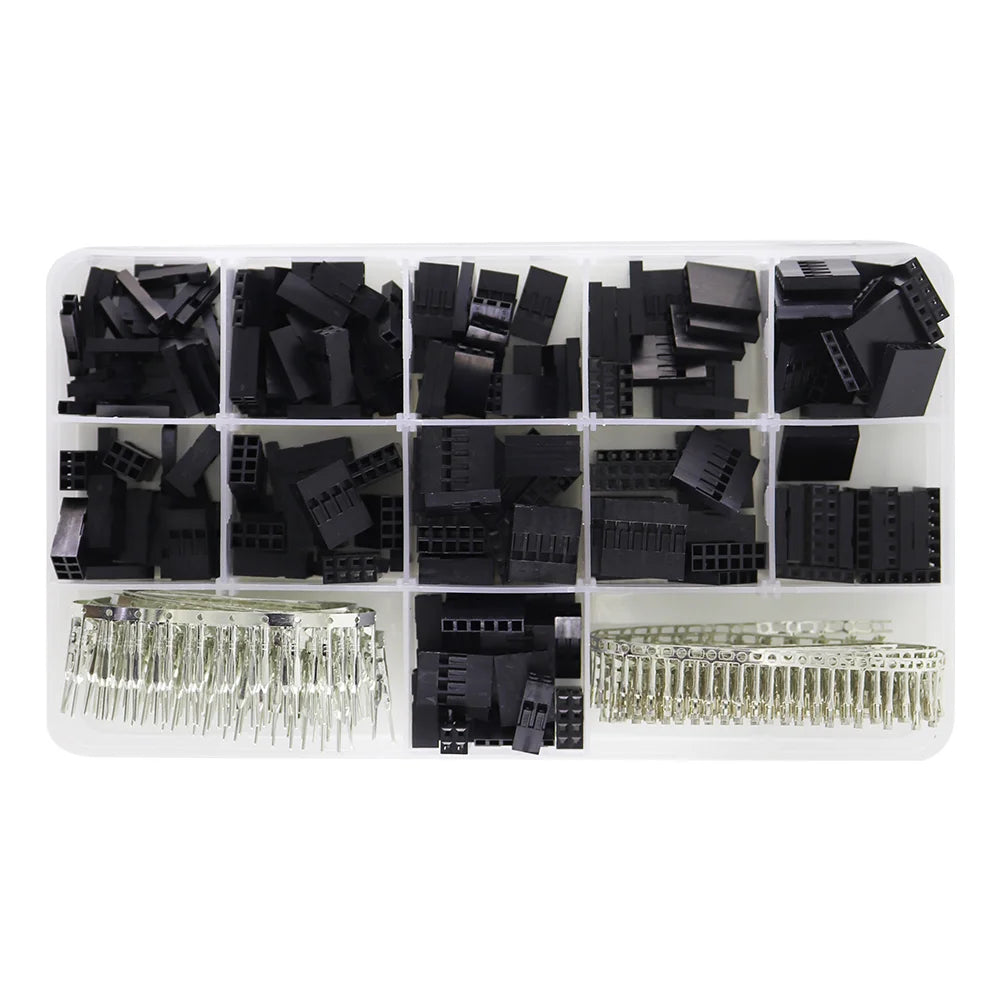

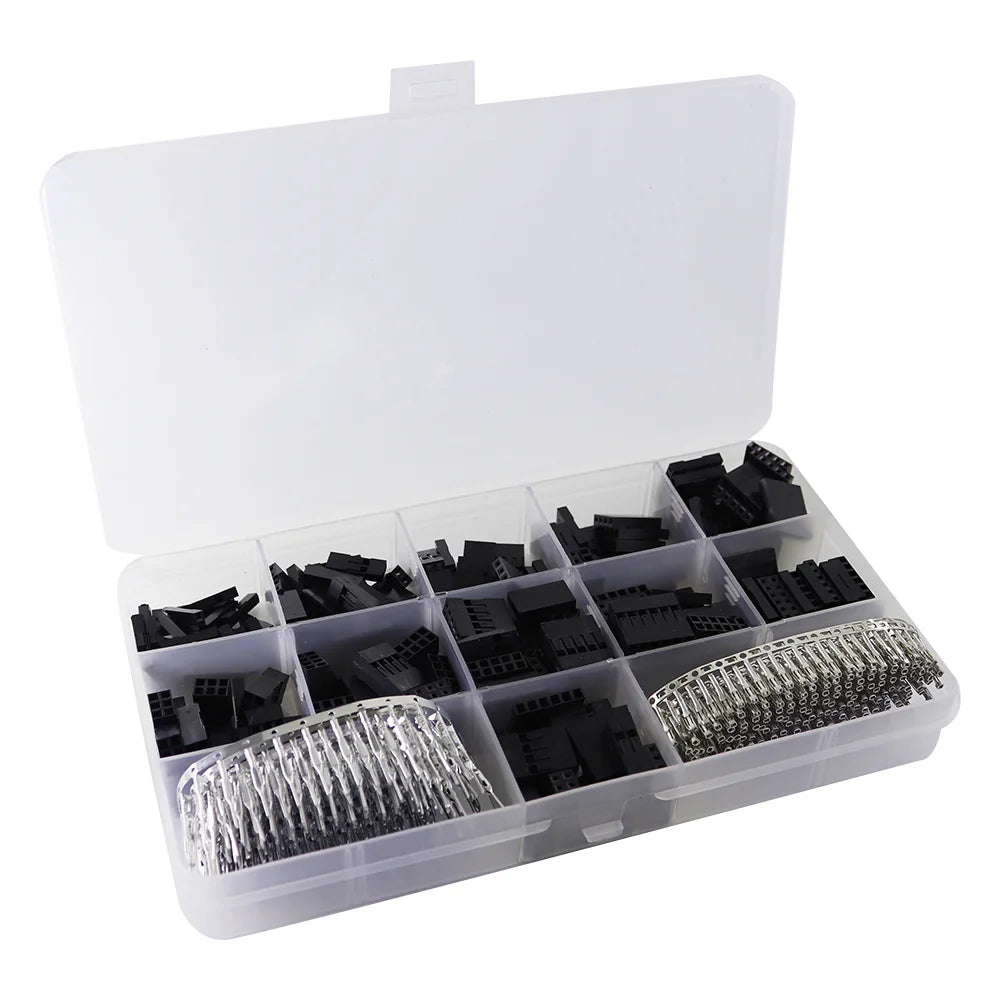

Komplet Dupont vsebuje 200 moških kontaktov, 200 ženskih kontaktov in 220 črnih plastičnih ohišij. Eno- in dvovrstna ohišja so razvrščena v prozorni škatli s predali.

Lastnosti in prileganje

• 620 delov: 200 moških in 200 ženskih kontaktov ter 220 ohišij.
• Razmik kontaktov 2,54 mm; enovrstna in dvovrstna črna ohišja.
• Škatla s predelki; žice in klešče niso vključene.

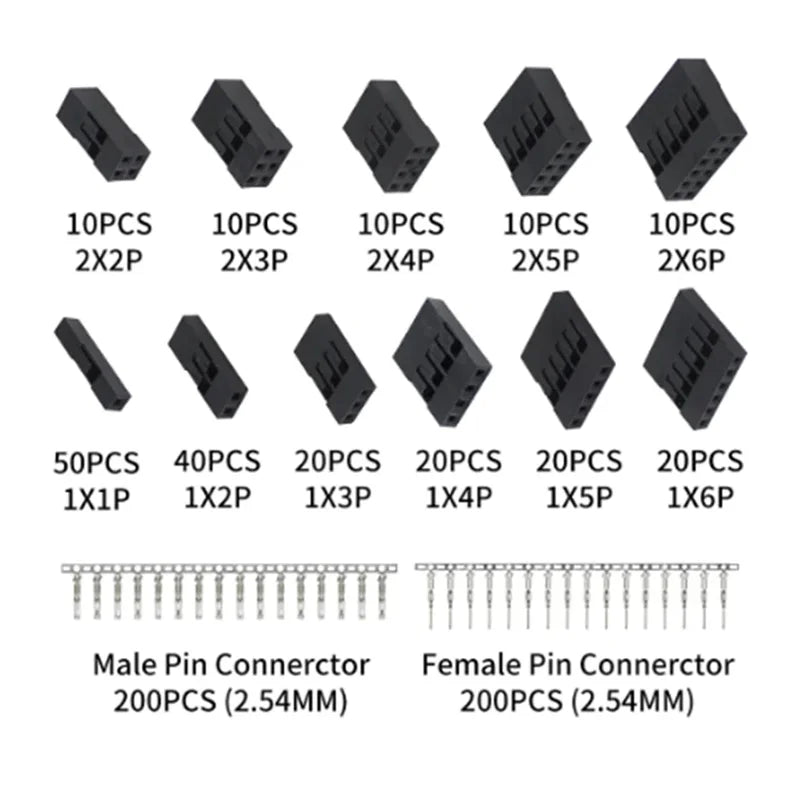

• Enovrstna ohišja: 1 × 1 (50 kosov), 1 × 2 (40 kosov), 1 × 3, 1 × 4, 1 × 5 in 1 × 6 (po 20 kosov).
• Dvovrstna ohišja: 2 × 2, 2 × 3, 2 × 4, 2 × 5 in 2 × 6 (po 10 kosov).

Približne mere

• Razmik kontaktov: 2,54 mm.

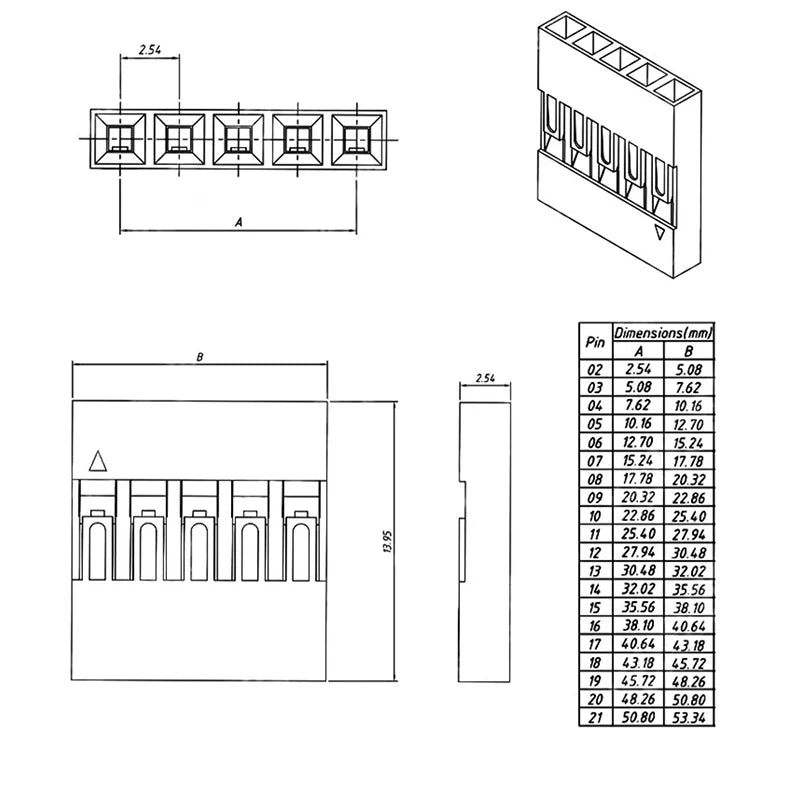

• Višina enovrstnega ohišja: 13,95 mm.
• Debelina enovrstnega ohišja: 2,54 mm.
• Širine enovrstnih ohišij 1–6 kontaktov: 2,54 / 5,08 / 7,62 / 10,16 / 12,70 / 15,24 mm.
• Razdalje med skrajnima kontaktoma pri 2–6 kontaktih: 2,54 / 5,08 / 7,62 / 10,16 / 12,70 mm.

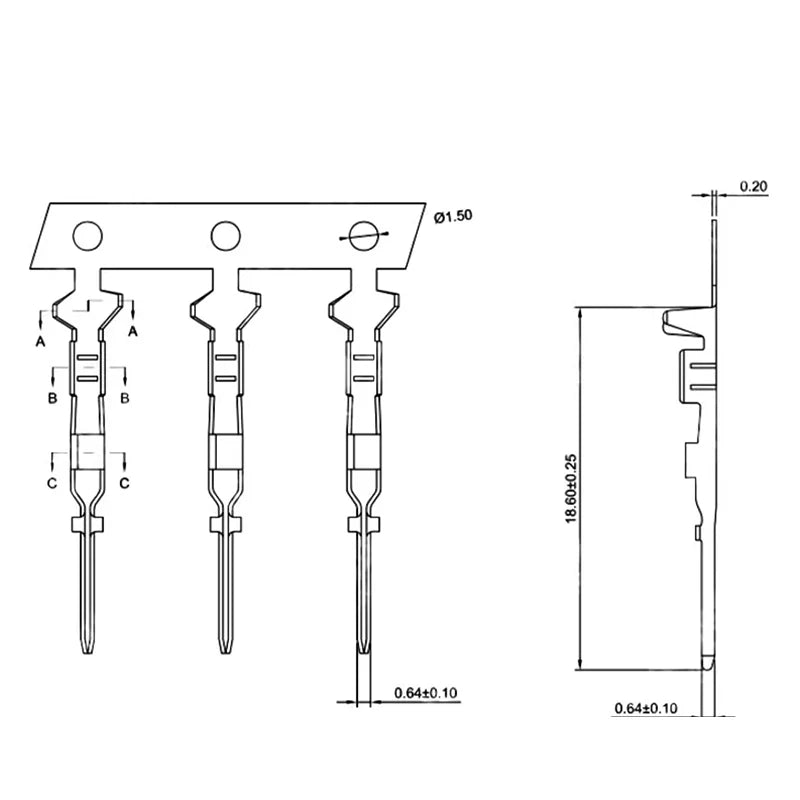

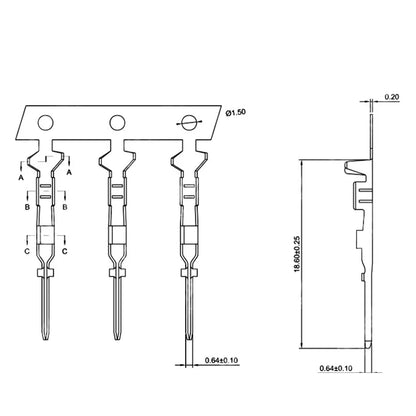

• Moški kontakt: dolžina 18,60 ± 0,25 mm.
• Prerez priključnega zatiča: 0,64 ± 0,10 mm v obeh smereh.
• Debelina kontaktnega traku: 0,20 mm.
• Odprtine na nosilnem traku kontaktov: premer 1,50 mm.

Razmak med kontakti je 2,54 mm. Komplet je namenjen izdelavi oziroma obnovi ustreznih signalnih povezav; za stiskanje potrebujete primerne klešče in žico ustreznega preseka. Klešče in žice niso del kompleta.

Namestitev in uporaba

Kontakt stisnite na pripravljen vodnik s kleščami za ustrezno geometrijo. Nato ga vstavite v ohišje, preverite zaskočitev in pravilno zaporedje žic. Spoji niso vodotesni; komplet ni namenjen glavnim močnostnim povezavam baterije in motorja.
