Leva hidravlična ročica NUTT Y5

Lastnosti in izvedba

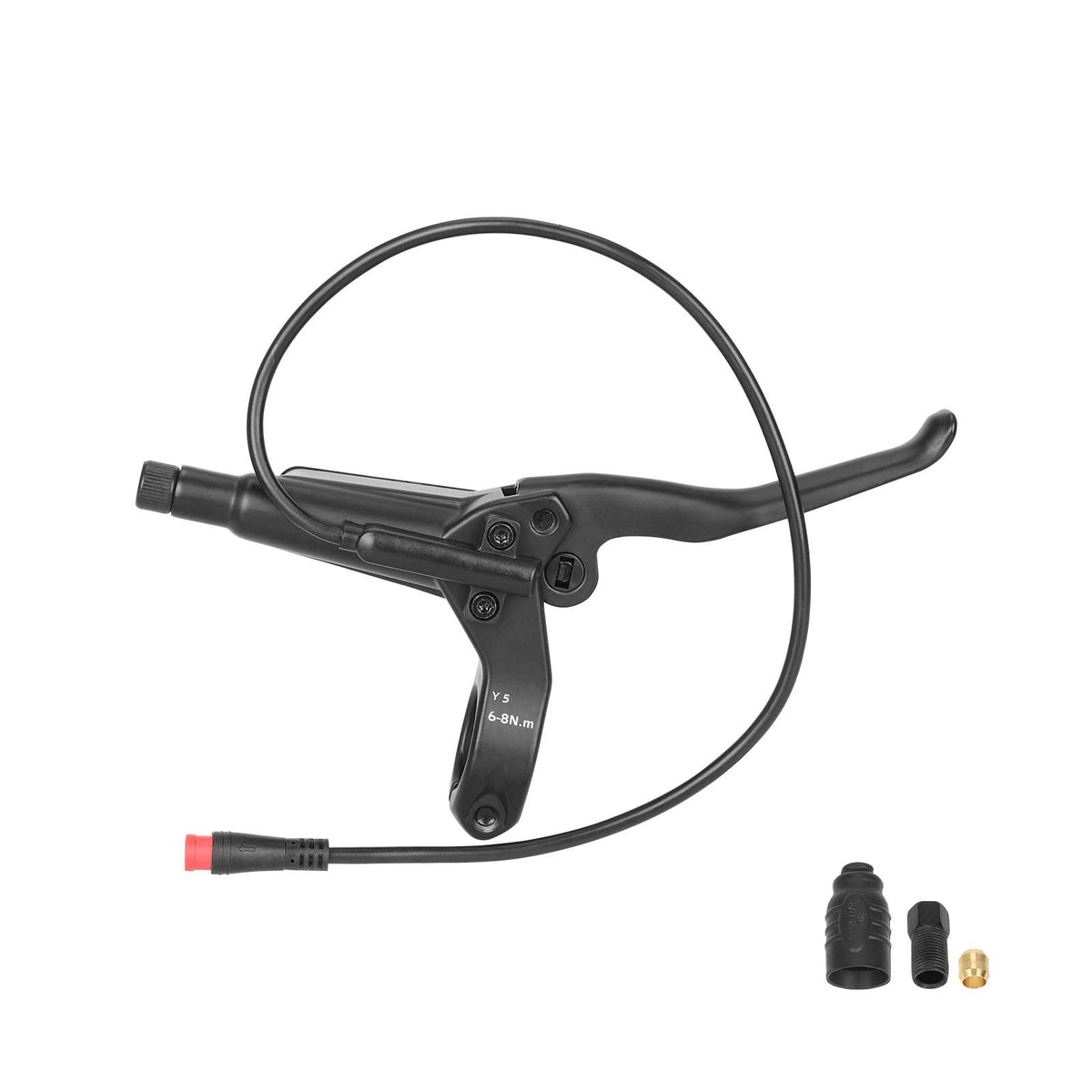

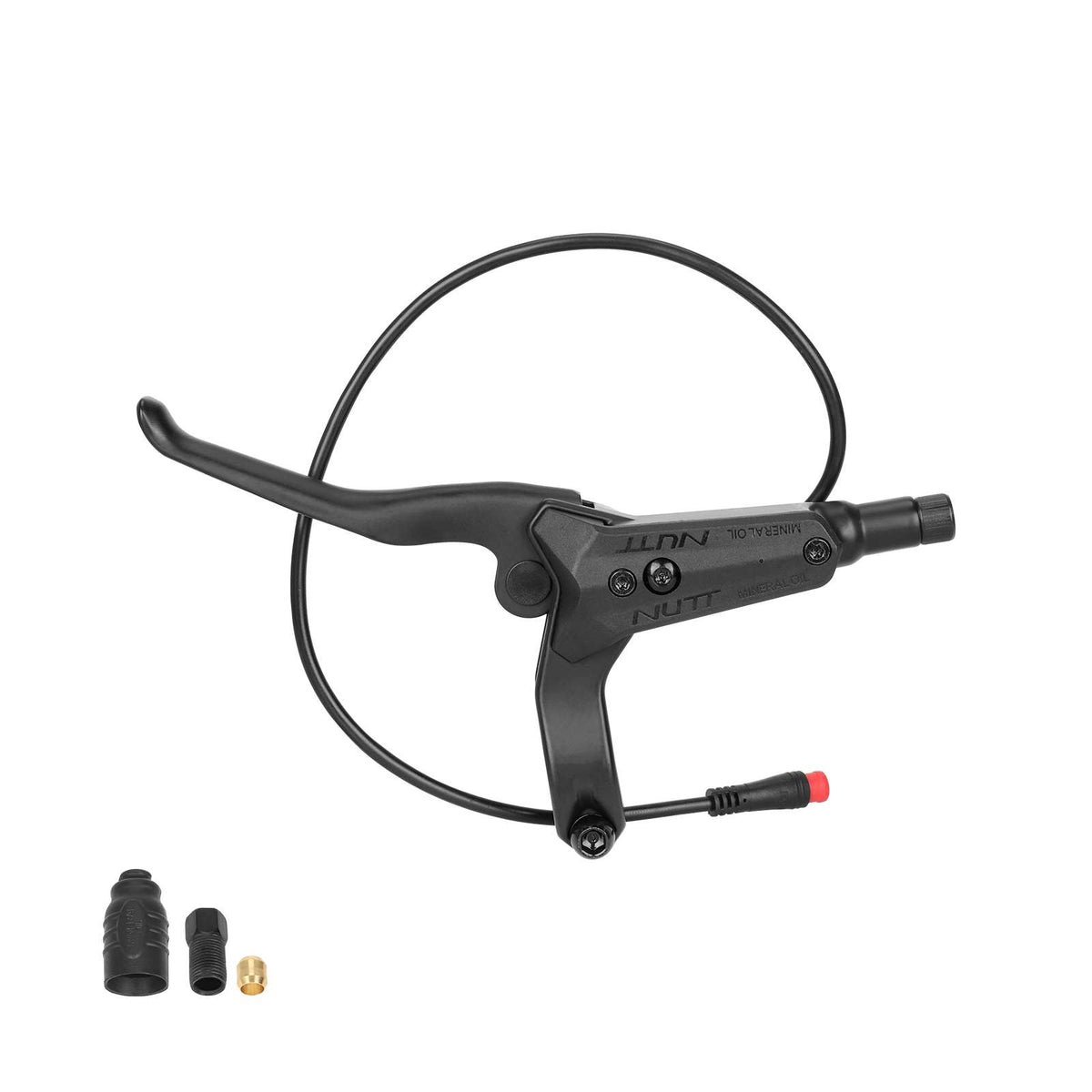

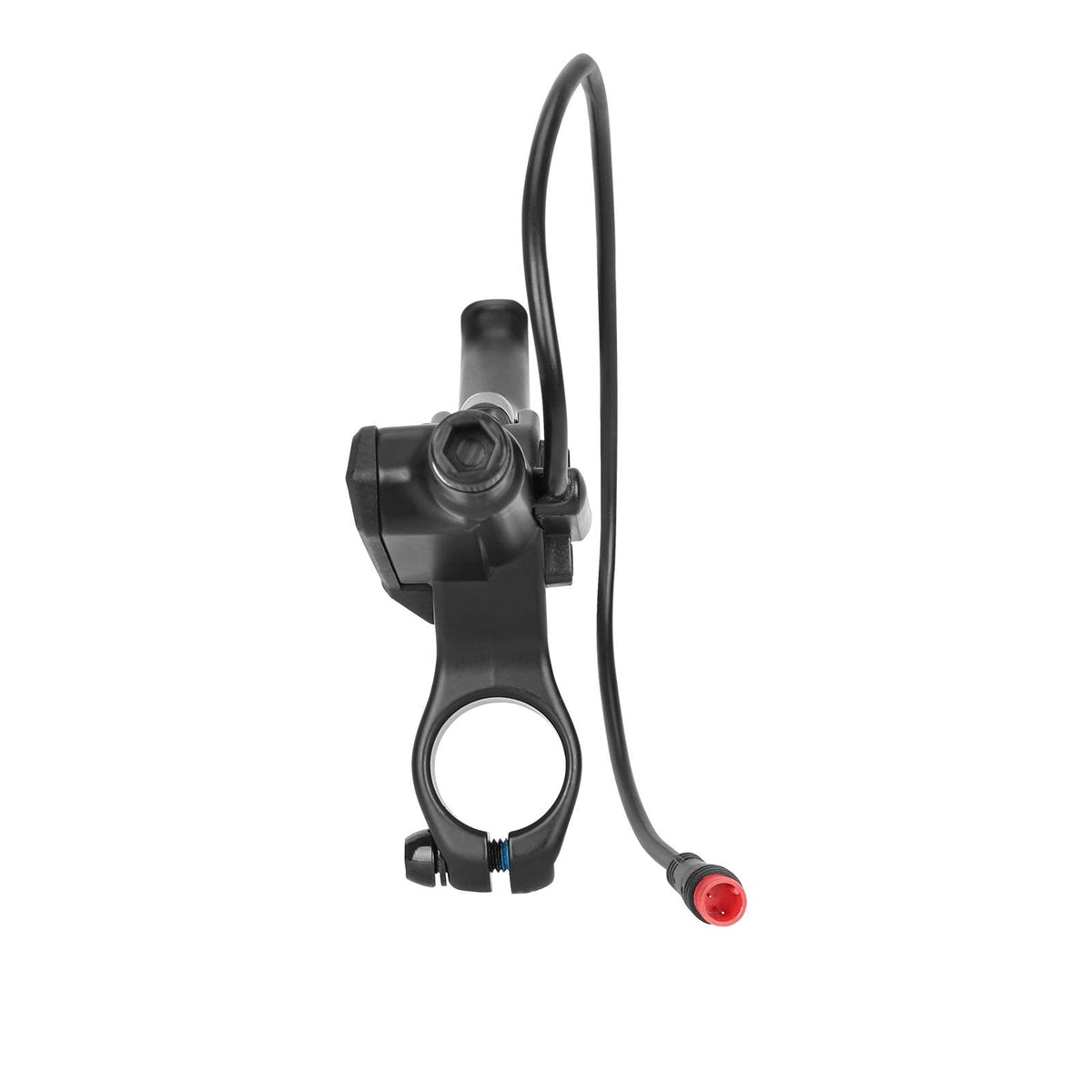

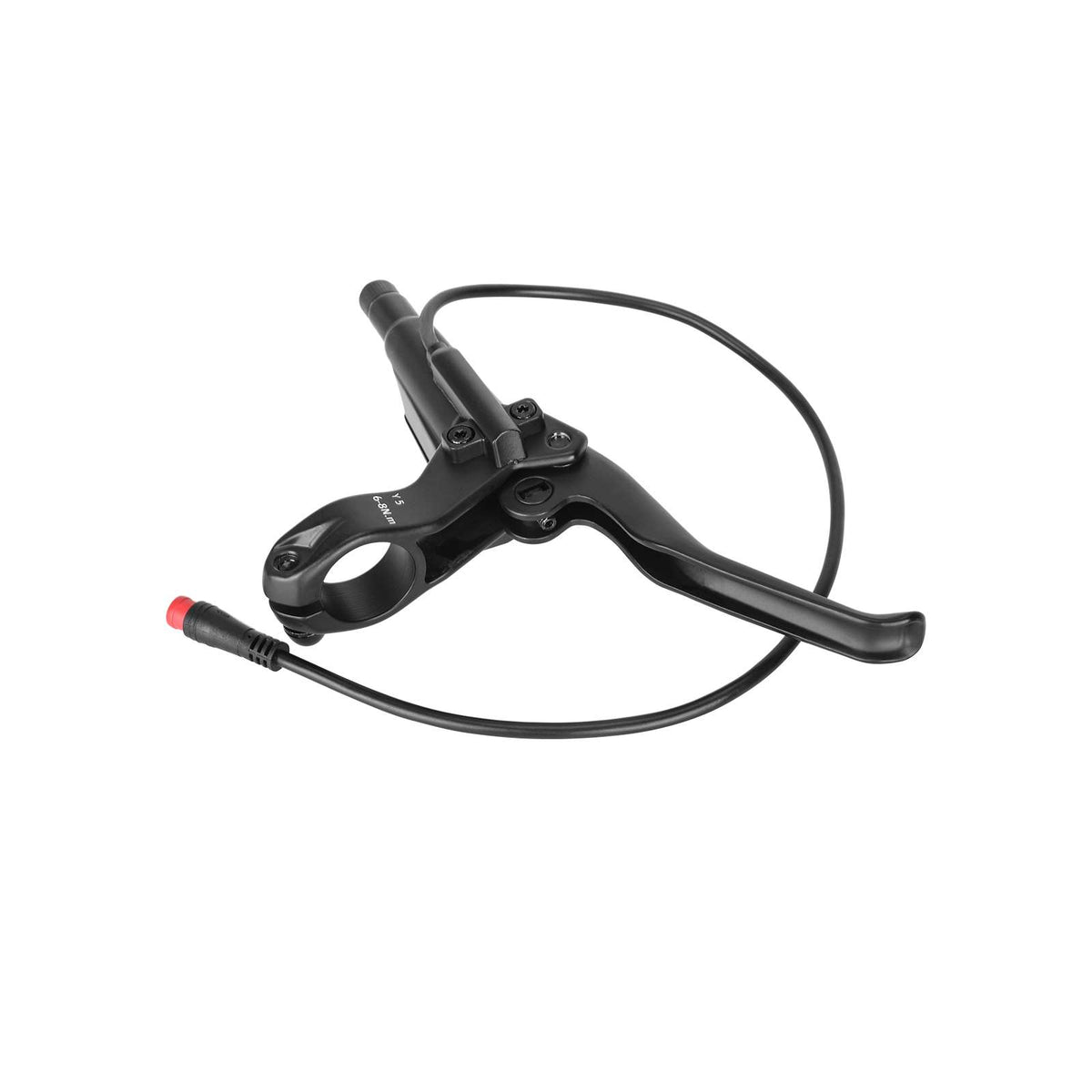

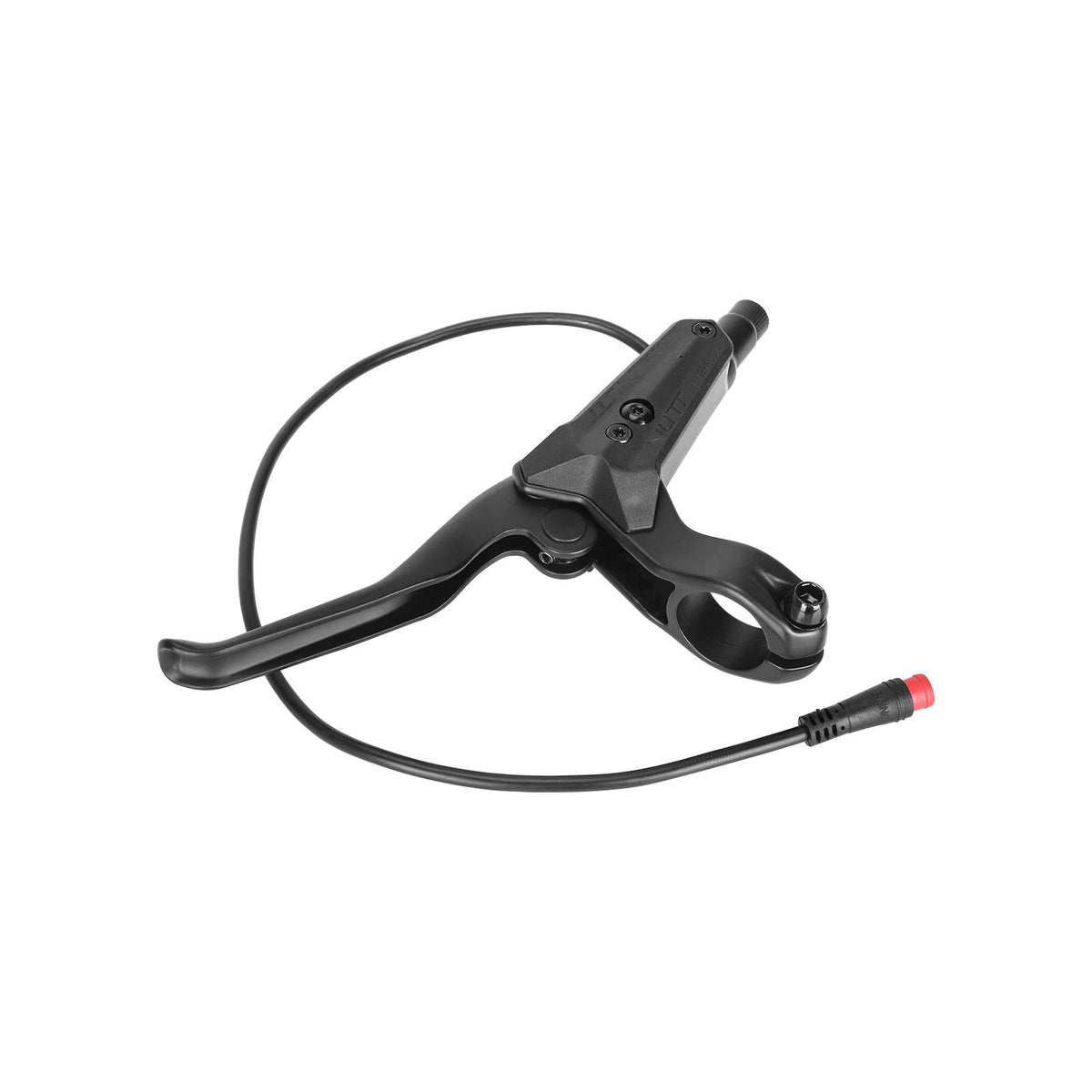

Črna leva hidravlična zavorna ročica NUTT z oznako Y5 ima objemko za krmilo in ločen električni vod z rdečim dvopolnim priključkom. Na telesu je oznaka MINERAL OIL.

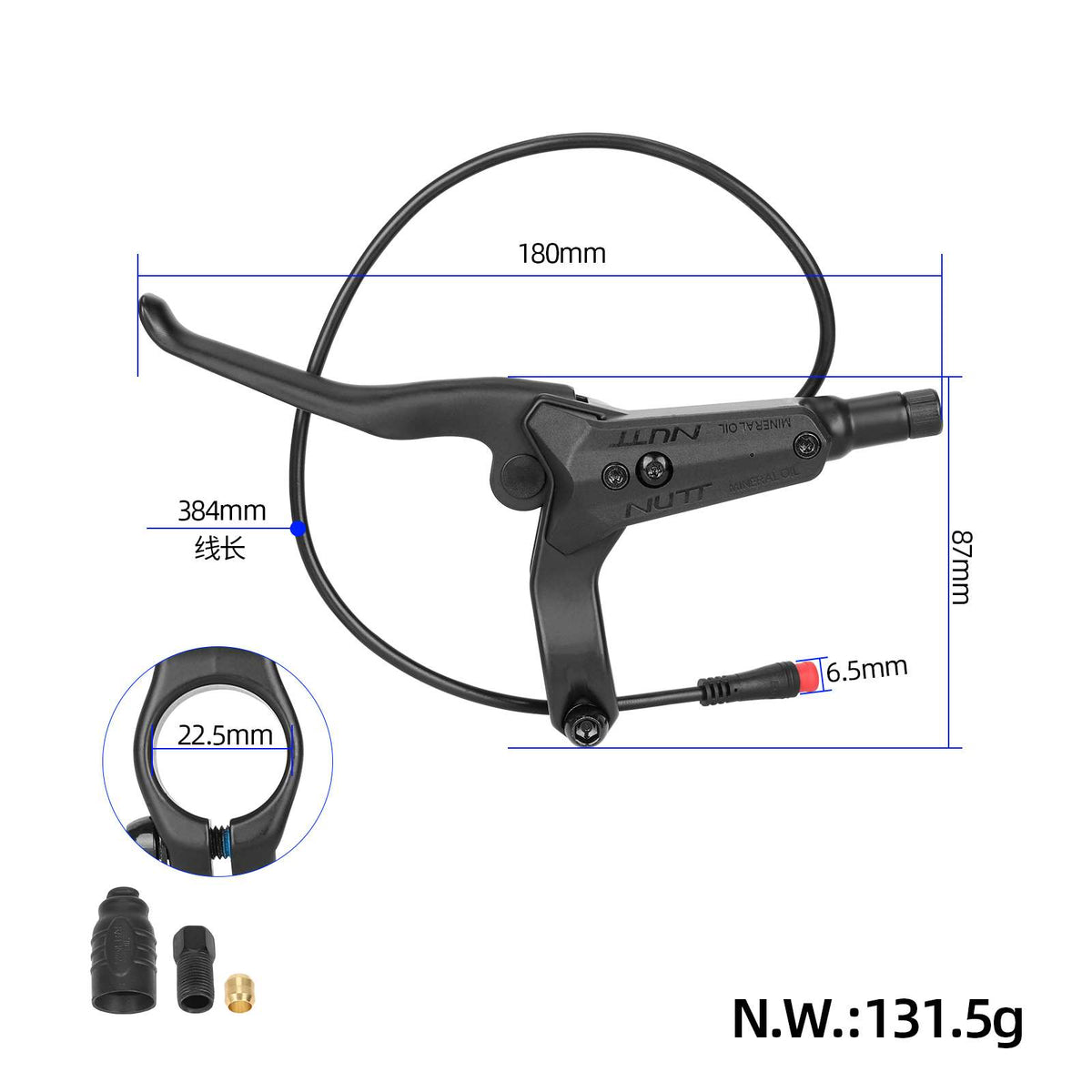

• Fotografija navaja približno 180 × 87 mm in notranji premer objemke 22,5 mm.
• Električni vod: dobavitelj navaja 380 mm, fotografija približno 384 mm; to ni dolžina hidravlične cevi.
• Na fotografijah so prikazani gumijasta zaščita, pritrdilna matica in olivni obroč; hidravlična cev ni prikazana.
• Posamezna ročica; ne gre za komplet za celotno hidravlično predelavo.

Prileganje in preverjanje pred vgradnjo

Ročica je kandidat za zamenjavo levega glavnega cilindra v že vgrajenem ustreznem sistemu NUTT Y5 z mineralnim oljem na e-kolesu. Ime vozila samo ne določa prileganja. Pred vgradnjo mora serviser potrditi izvedbo ročice, objemko, navoj in tesnjenje cevnega priključka, olivo ter skladnost glavnega cilindra z obstoječo zavoro. Primerjati mora tudi razpored kontaktov, električno delovanje stikala za izklop motorja in potrebno dolžino voda. Električni vmesnik in mere hidravličnega priključka še niso potrjeni.

Vgradnja

Priklop ustrezne cevi, polnjenje in odzračevanje mora serviser opraviti po navodilih zavornega sistema z ustreznim mineralnim oljem. Nato mora preveriti tesnjenje, zaviranje in izklop motorja.
