Originalni polnilni priključek CQ za KuKirin T3 električni skiro

Vgradna polnilna vtičnica CQ z notranjim XT30

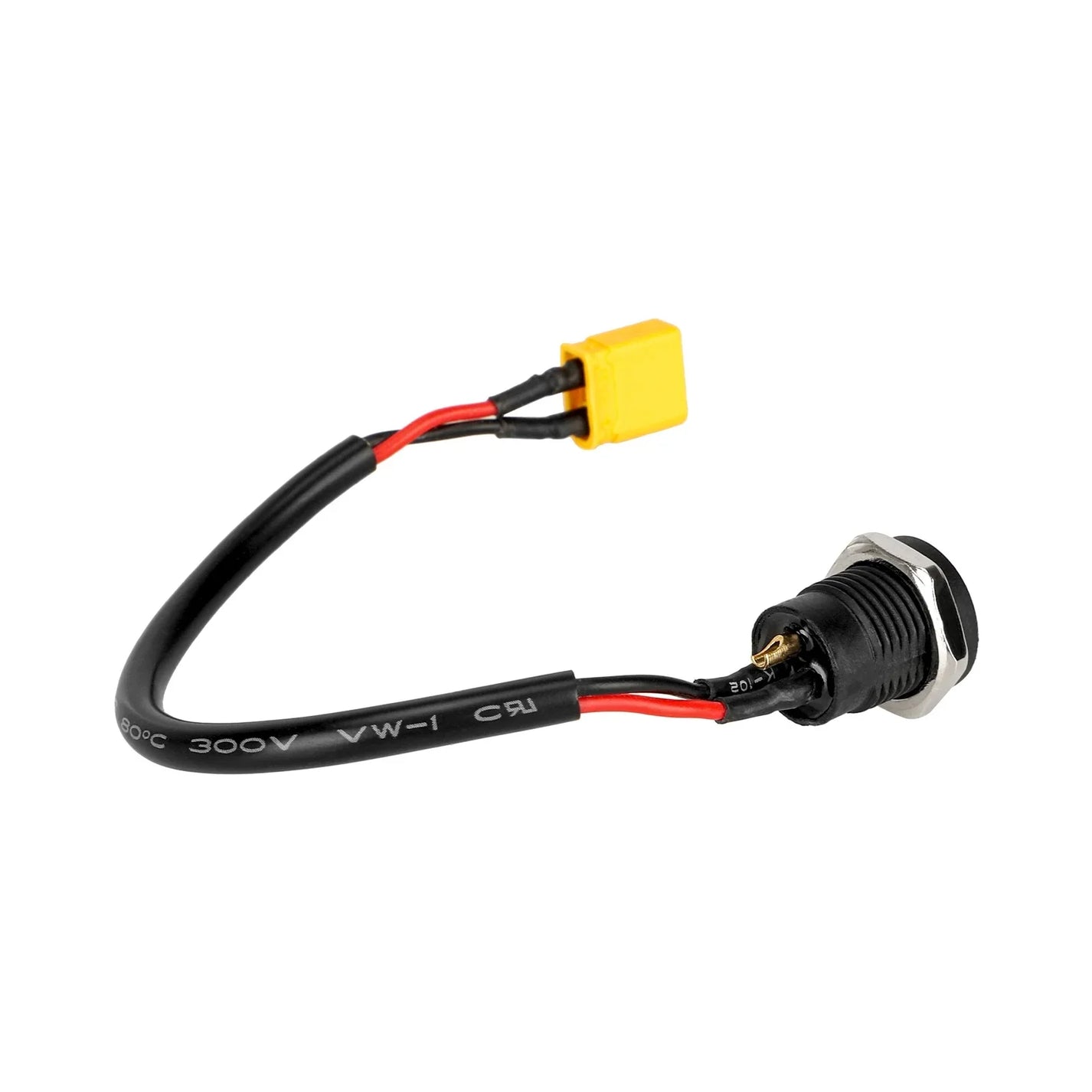

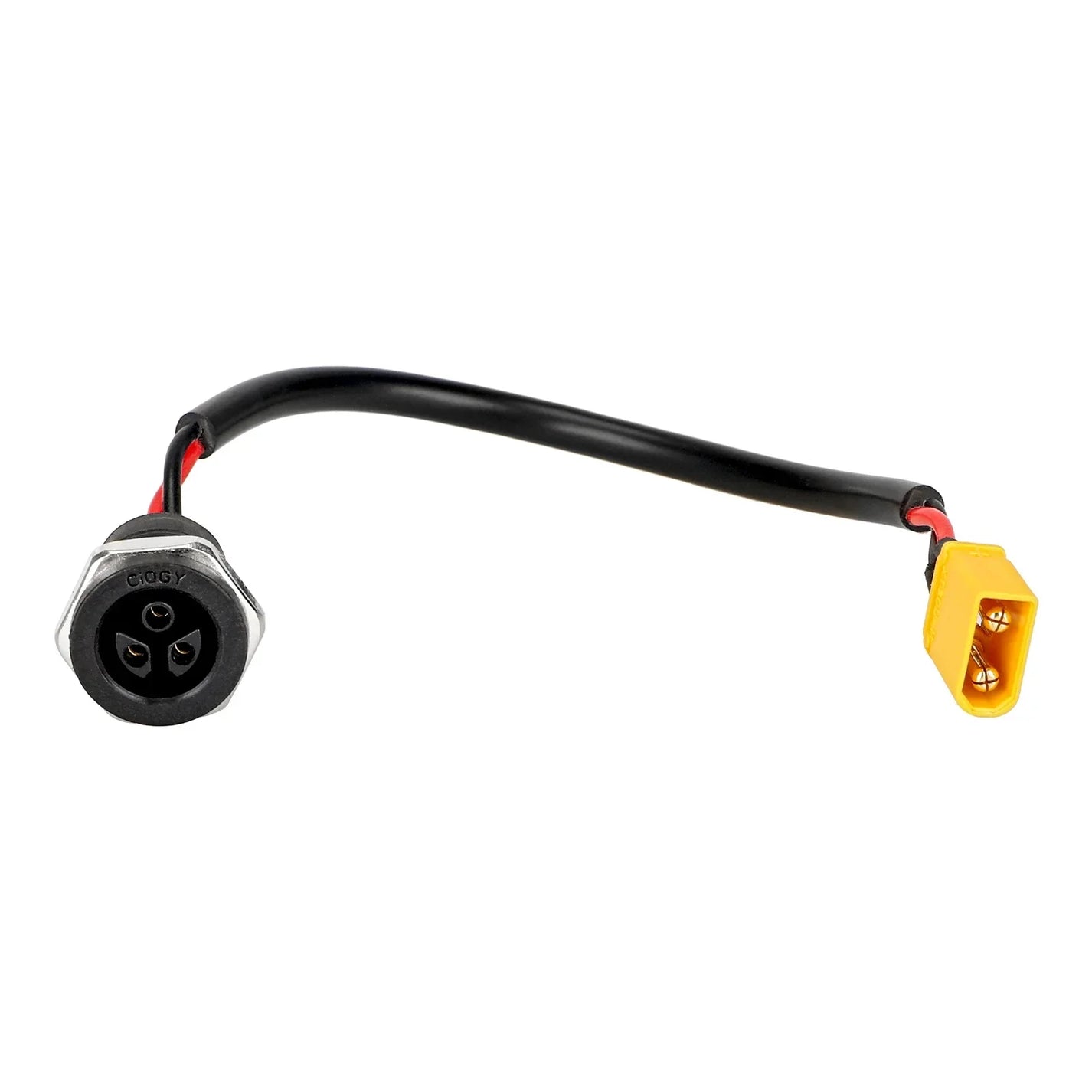

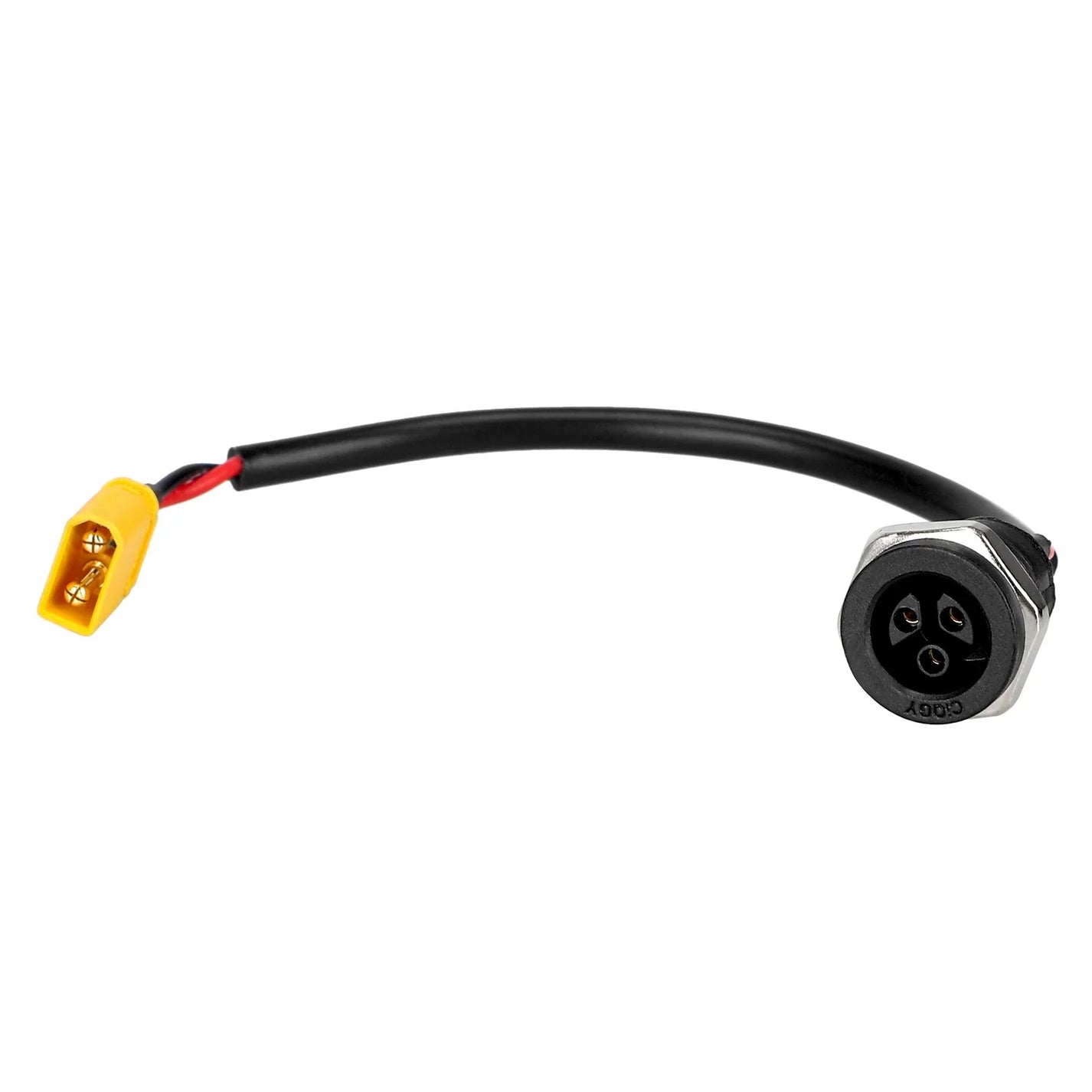

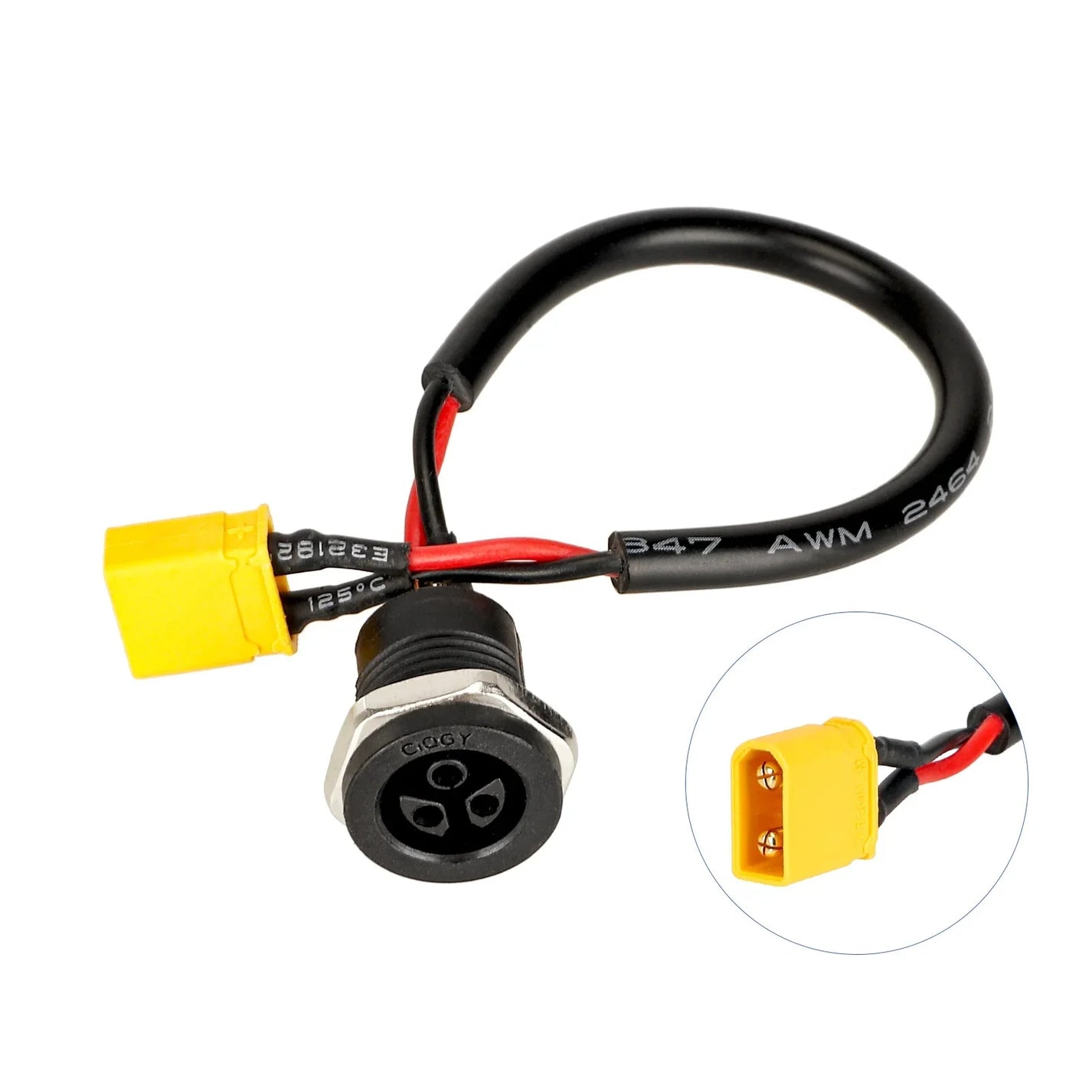

Polnilni priključek ima navojno vgradno vtičnico CQ in rumeni konektor XT30 na rdeče-črnem paru vodnikov. Z matico se pritrdi skozi ustrezno odprtino ohišja.

Lastnosti in prileganje

• Model: KuKirin T3.
• Vgradni polnilni priključek CQ s tremi kontaktnimi mesti in rumenim XT30; kabel približno 16 cm.

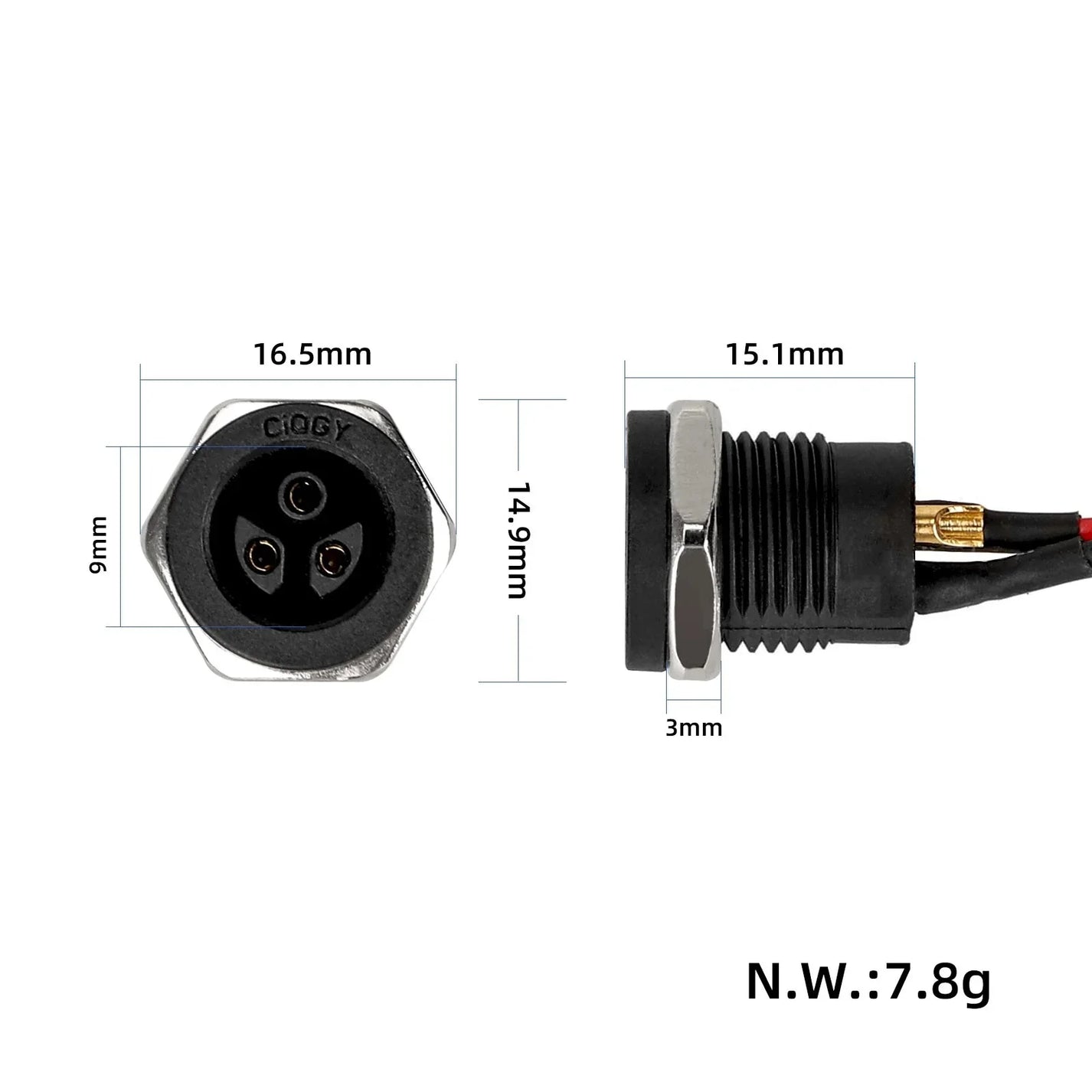

Približne mere

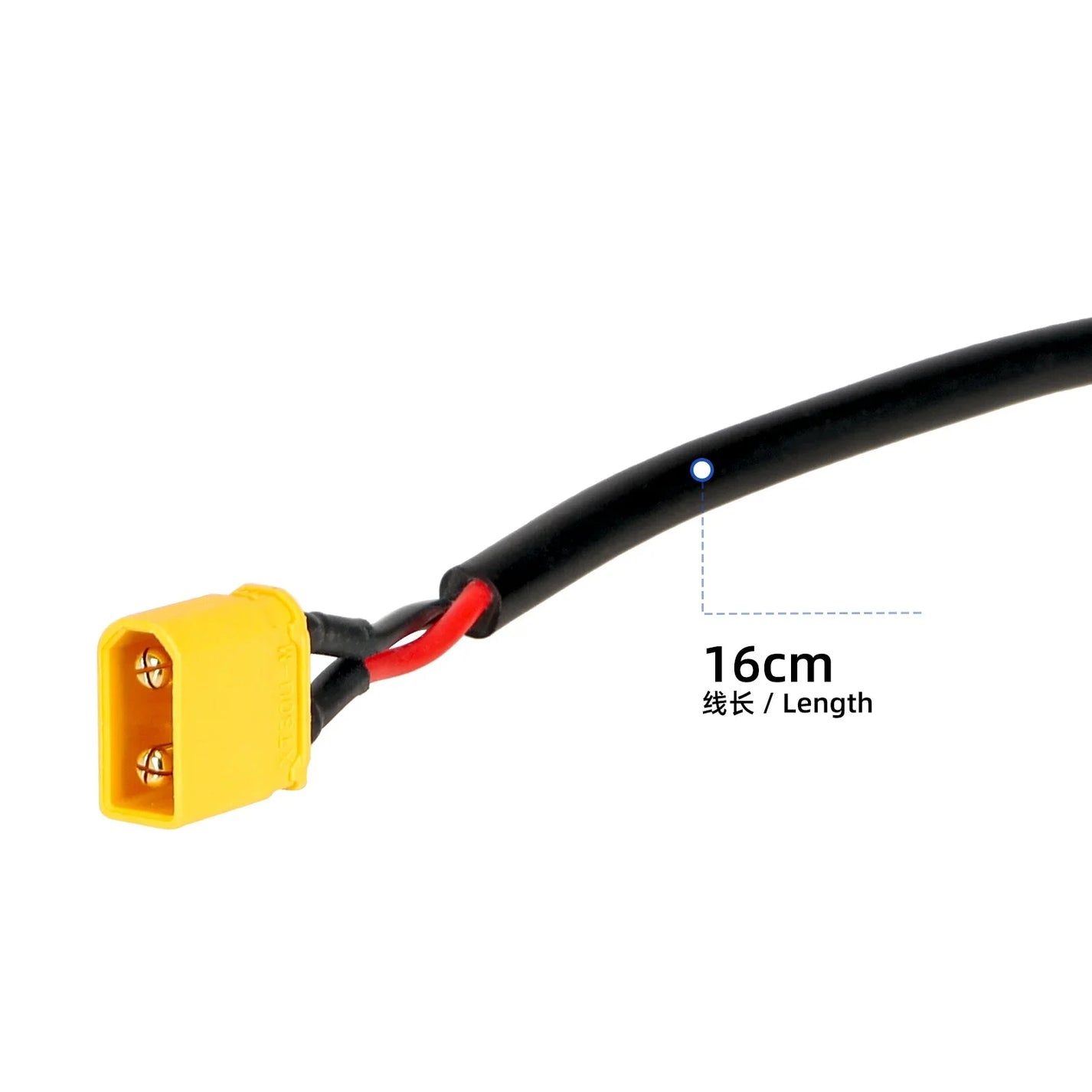

• Dolžina kabla: 16 cm.
• Vtičnica: globina 15,1 mm.
• Pritrdilna matica: širina 16,5 mm, višina 14,9 mm, debelina 3 mm.
• Premer priključne odprtine: 9 mm.

Kabel je dolg približno 16 cm. Pred menjavo primerjajte premer navojnega dela, obliko CQ in polariteto. Napeljavo pritrdite z dovolj rezerve, da vlečenje polnilnega vtikača ne obremenjuje notranjega spoja.

Priklop in zaščita napeljave

• Pred posegom odklopite napajanje po navodilih naprave. Primerjajte obliko priključkov, polariteto oziroma razpored signalov in stanje kontaktov.
• Spoje priključite brez siljenja ter jih zaščitite glede na mesto vgradnje. Kabel speljite stran od ostrih robov in gibljivih delov.
• Preverite, da se napeljava ob krmiljenju ali zlaganju ne stiska. Pred vklopom preverite polariteto in razpored signalnih kontaktov.
