Štiribatna zadnja hidravlična čeljust NUTT za KuKirin G4 Max

Štiribatna zadnja hidravlična čeljust NUTT za KuKirin G4 Max

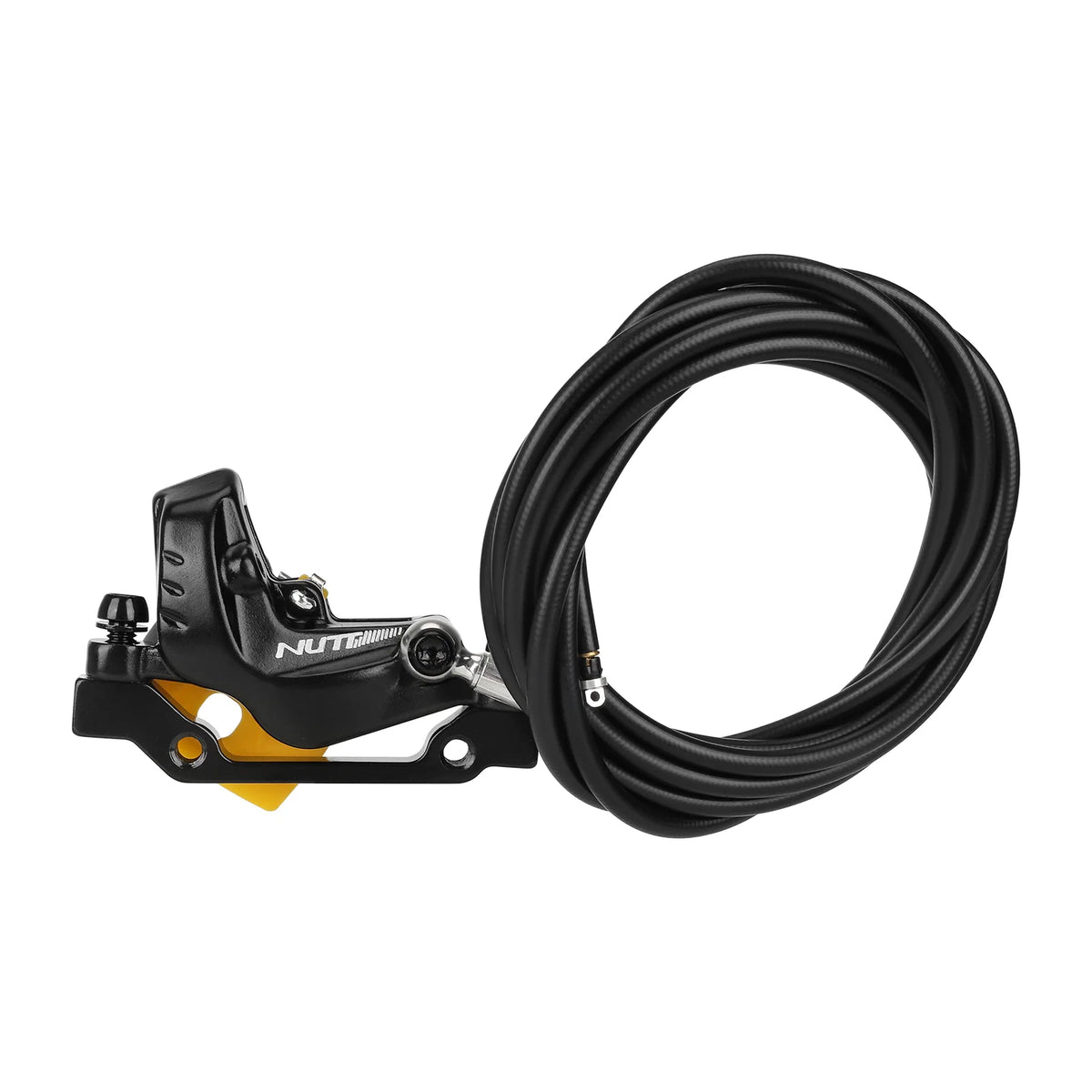

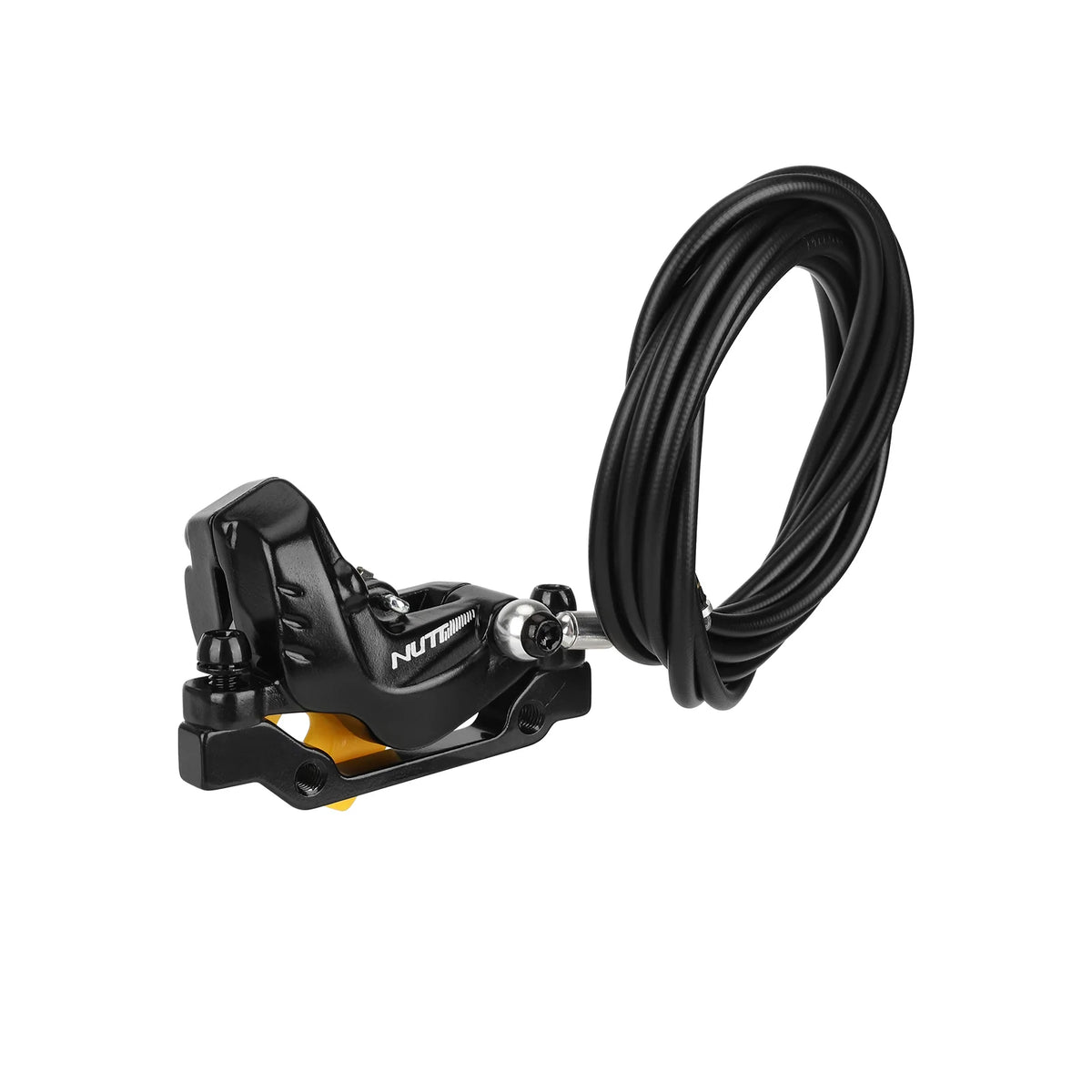

Štiribatna desna zadnja hidravlična čeljust NUTT za KuKirin G4 Max je dobavljena z dolgo hidravlično cevjo in kovinskim adapterjem. Štirje bati pritiskajo ploščici z obeh strani diska. Gre za nadomestni sklop čeljusti in cevi za ustrezni NUTT sistem; zavorna ročica in disk nista vključena.

Lastnosti in mere

• Zasnova: štiribatna hidravlična čeljust; položaj po dobavitelju: desno zadaj.

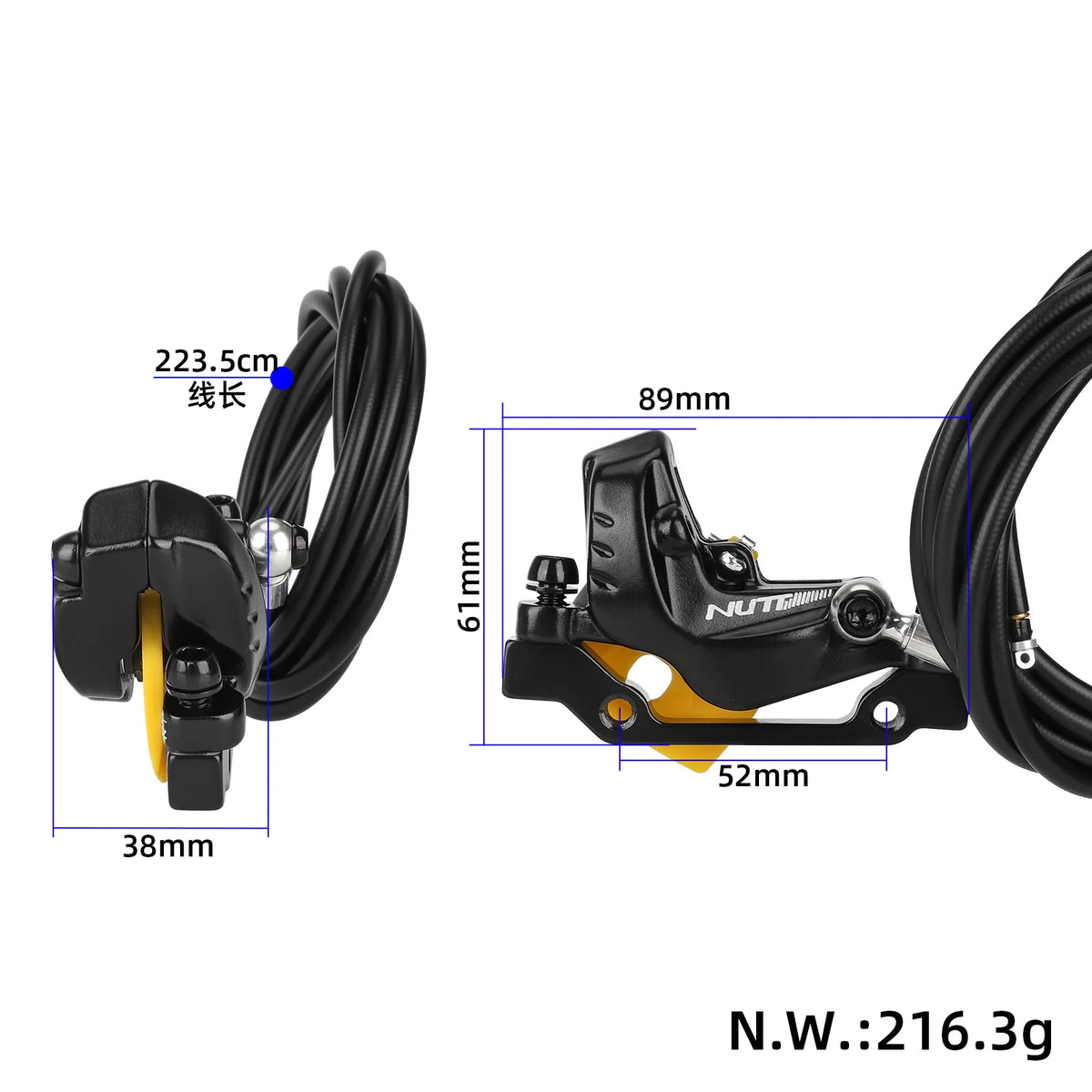

• Dolžina cevi po oznaki na sliki: 223,5 cm oziroma 2235 mm.
• Približne mere čeljusti: 89 × 61 × 38 mm.
• Razmik spodnjih pritrdilnih odprtin adapterja po prikazu: 52 mm.

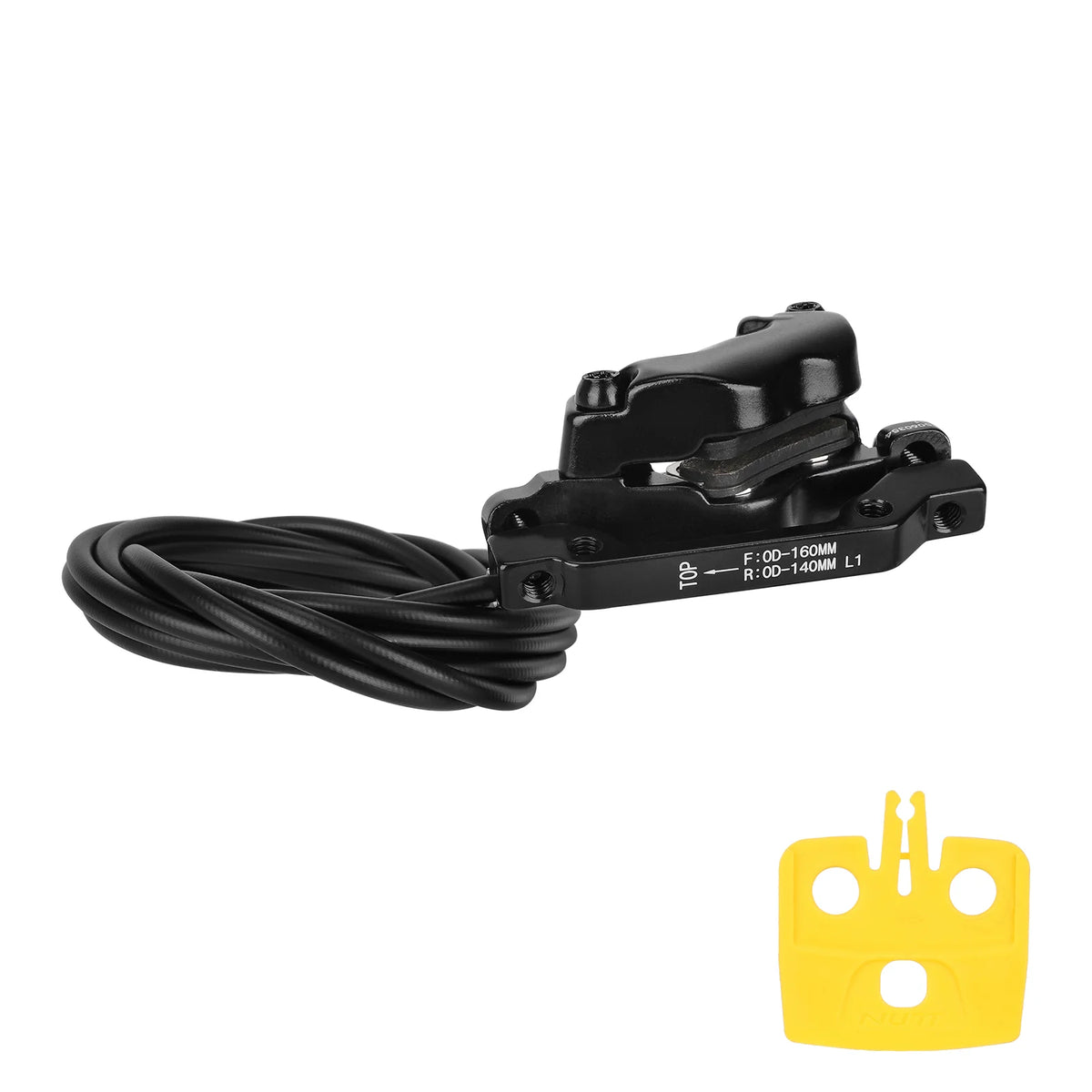

• Oznaki na priloženem adapterju: F 160 mm / R 140 mm; ustreznost je odvisna od položaja in dejanskega diska.
• Približna neto masa po prikazu: 216,3 g.

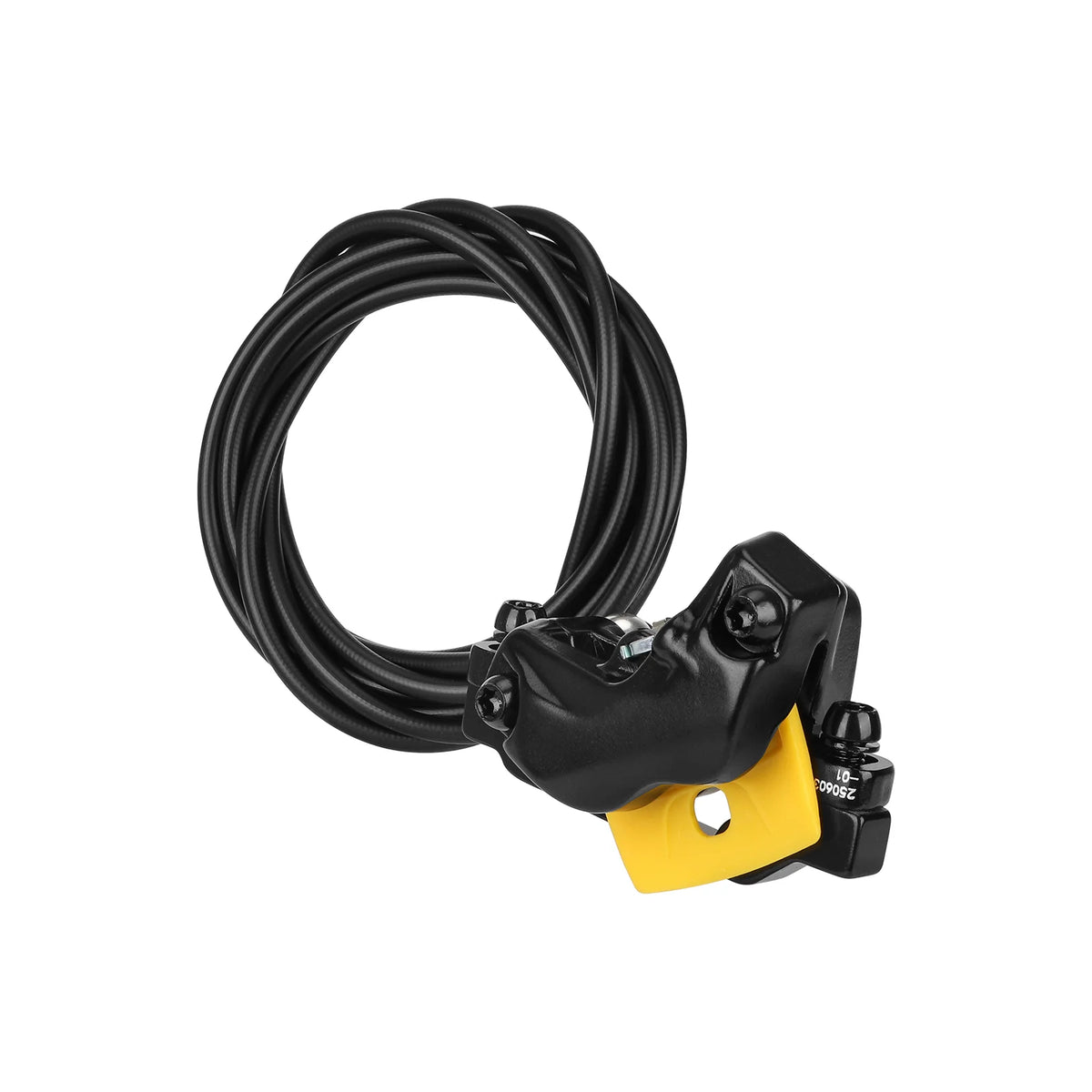

• Rumeni vložek med ploščicama je transportni distančnik; odstrani se pred namestitvijo na disk.
• Model: KuKirin G4 Max.

Prileganje

Za zadnji NUTT štiribatni zavorni sklop KuKirin G4 Max. Pred naročilom primerjajte obstoječo čeljust, hidravlično ročico, priključek cevi in njeno napeljavo. Pri montaži mora adapter ustrezati dejanskemu premeru zadnjega diska in nosilcu: priložena oznaka R 140 mm ne potrjuje ustreznosti za vsak disk. Po potrebi uporabite pravilen obstoječi oziroma namenski adapter. Ime G4 Max ne pomeni združljivosti z navadnim G4 ali drugimi modeli KuKirin.

Kdaj zamenjati in kako namestiti

Transportni distančnik odstranite šele ob montaži na disk in ročice ne stiskajte brez diska ali ustreznega distančnika med ploščicama. Serviser naj cev priključi z ustreznimi priključki, sistem napolni in odzrači po navodilih NUTT ter poravna čeljust. Pred vožnjo preverite tesnjenje, trdnost ročice, prost tek kolesa in delovanje zavore pri nizki hitrosti.
